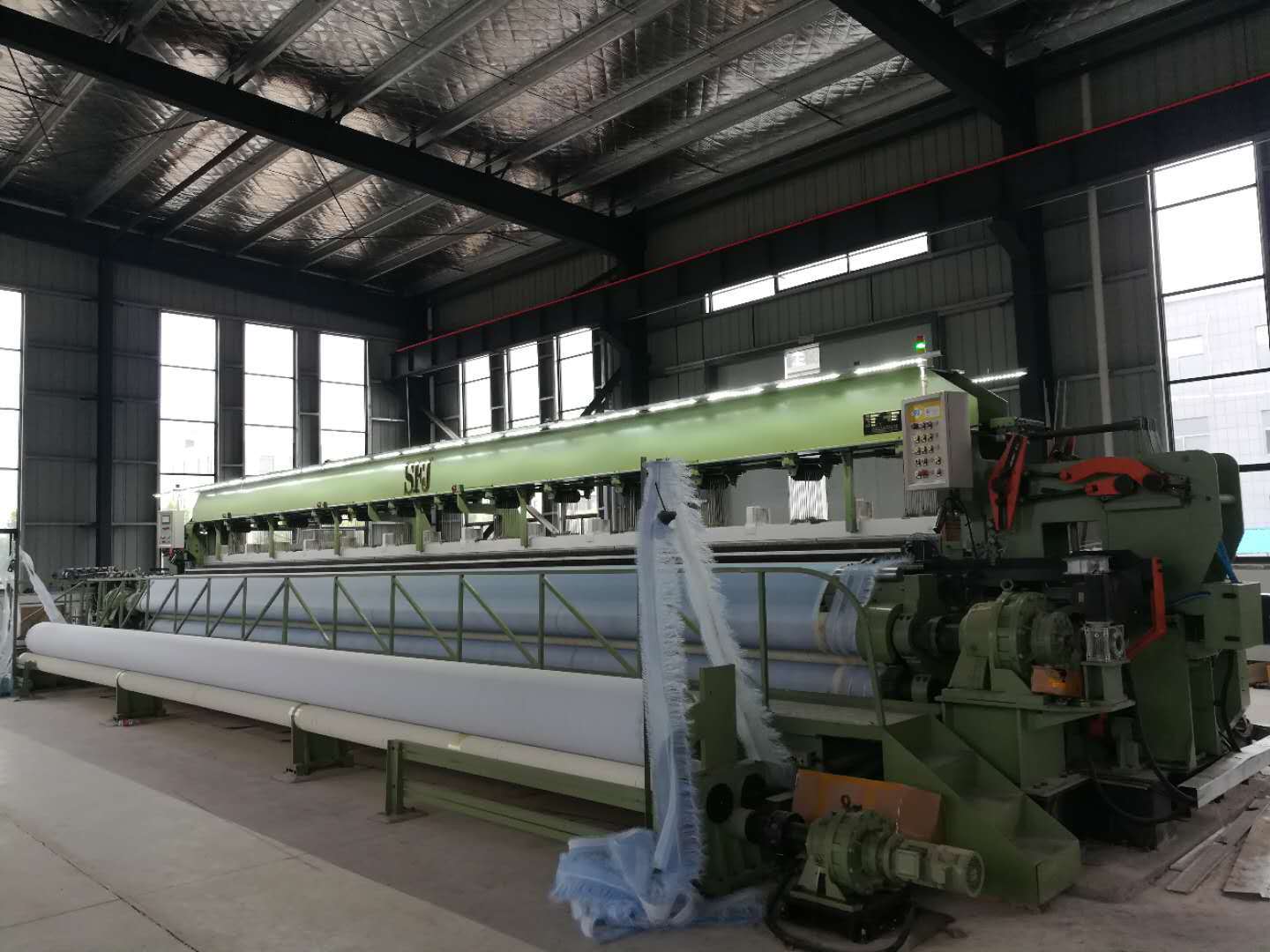

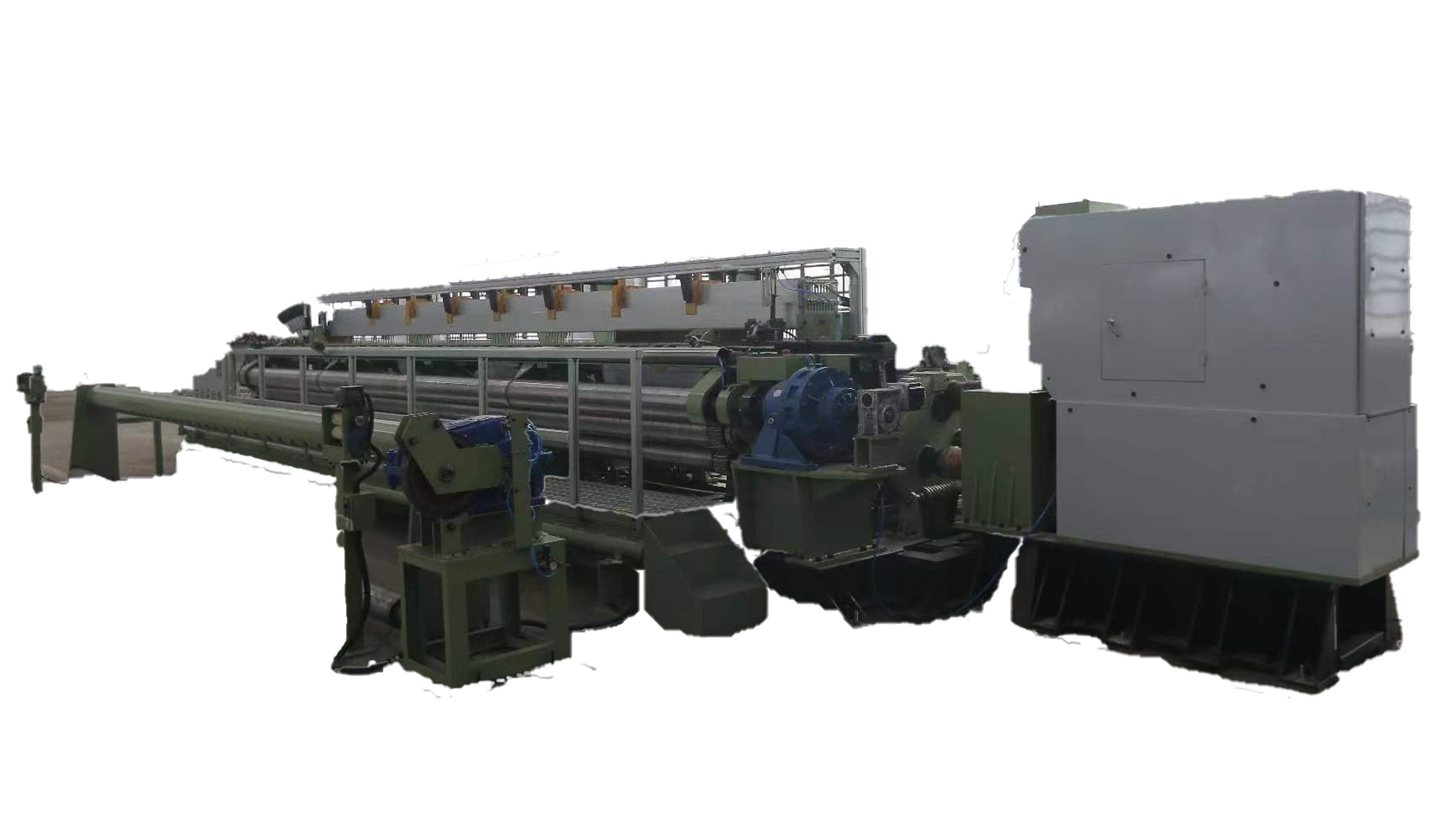

DW100型宽幅剑杆织机

产品介绍

该机主要适用于织造造纸毛毯底网、矿用过滤布、宽幅土工布、宽幅玻璃纤维布、宽幅帆布等织物。

技术参数

1、合股经纬范围：0.2mm×6股，88根/10cm（平纹）

2、合股纬线范围：0.2mm×3股，70根/10cm（平纹）

3、单丝经纬范围：经线：0.5mm，纬线：0.5mm，经纬密：70-80根/10cm（平纹）

4、纬线密度可调节范围：20-500根/10cm（平纹）

5、底网重量达到800克/平方米

6、最大穿筘幅： 7米。

7、车速70r/min（织机转速与织物及制造环境有关）。

8、主传动功率： 7.5kw×2

9、打纬力：不小于1000kg/m。

10、外形尺寸（mm）: 约11000（高度）×6000（深度）×2000（高度）

主要结构

1、机    架：主墙板采用铸铁箱式结构，整机安装在整体底座上。

2、主 传 动：采用单侧磁阻电机传动。

3、开口机构：单侧装有复动式高速多臂结构，10页综框。

4、引纬机构：采用伺服电机剑杆引纬方式。

5、打纬机构：采用短牵手、四连杆曲轴打纬机构。

6、卷取机构：伺服电机驱动三辊积极卷取。

7、送经机构：伺服驱动，单经轴送经。

8、卷网机构：采用气缸驱动的独立中心卷网。

9、润滑系统：整机采用脂润滑和油润滑手动泵集中供油。

10、控制系统：整机采用PLC可编程自动控制系统，可自由设定织机各种参数， 故障自停、自动显示。
